Belt mechanism

벨트는 기어와 동일한 수량이라는 가정하에
입력측과 반대 회전을 가지는 기어와 달리
입력측 회전 = 출력측 회전을 갖습니다.

아래는 예전에 GRK의 부드러운 회전(구동)을 갖기 위해 구매했던 제품들과 그 결과물입니다.

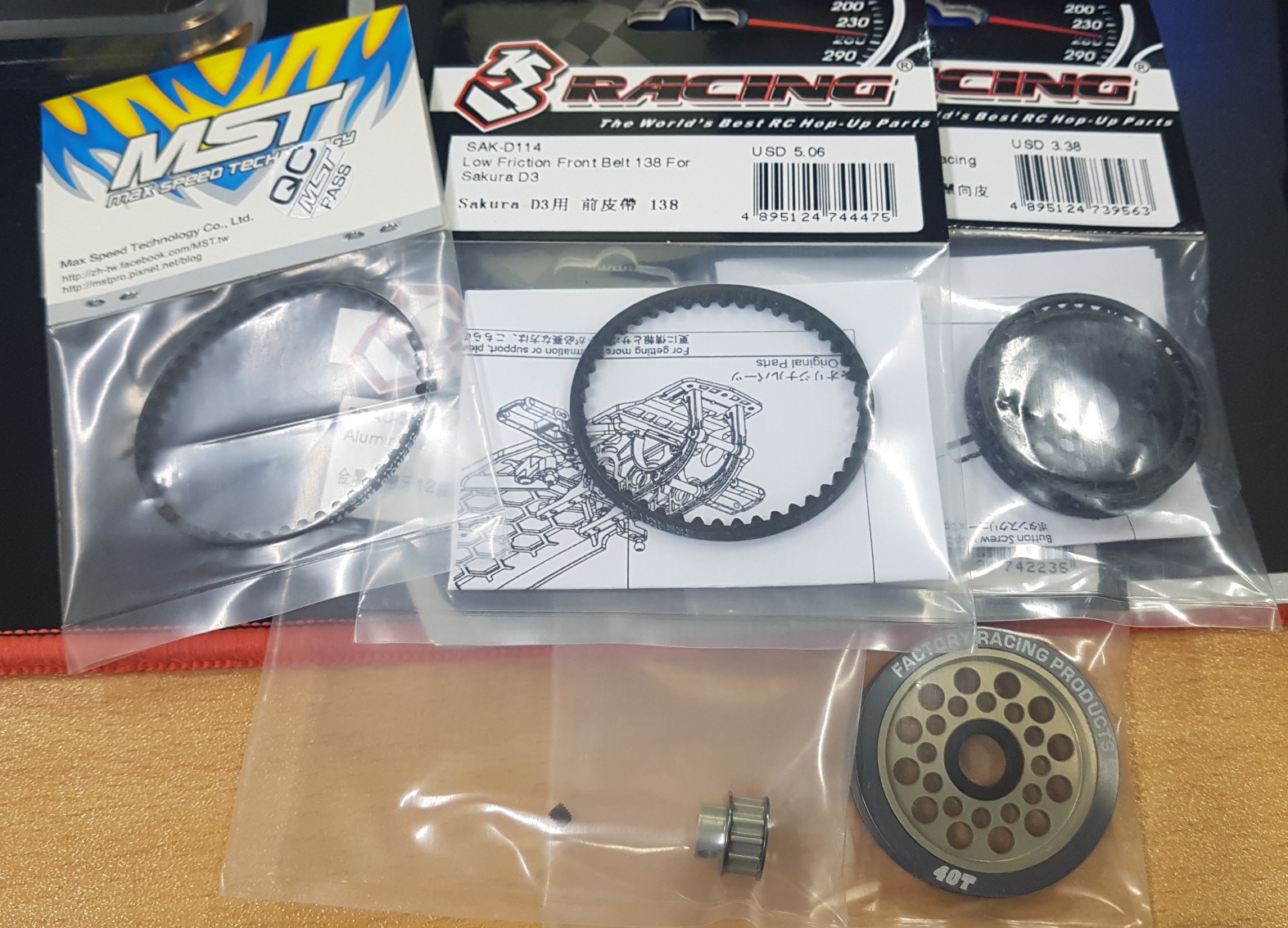

모터와 스퍼 위치에 부품 대치를 위한 풀리와 벨트 구성품

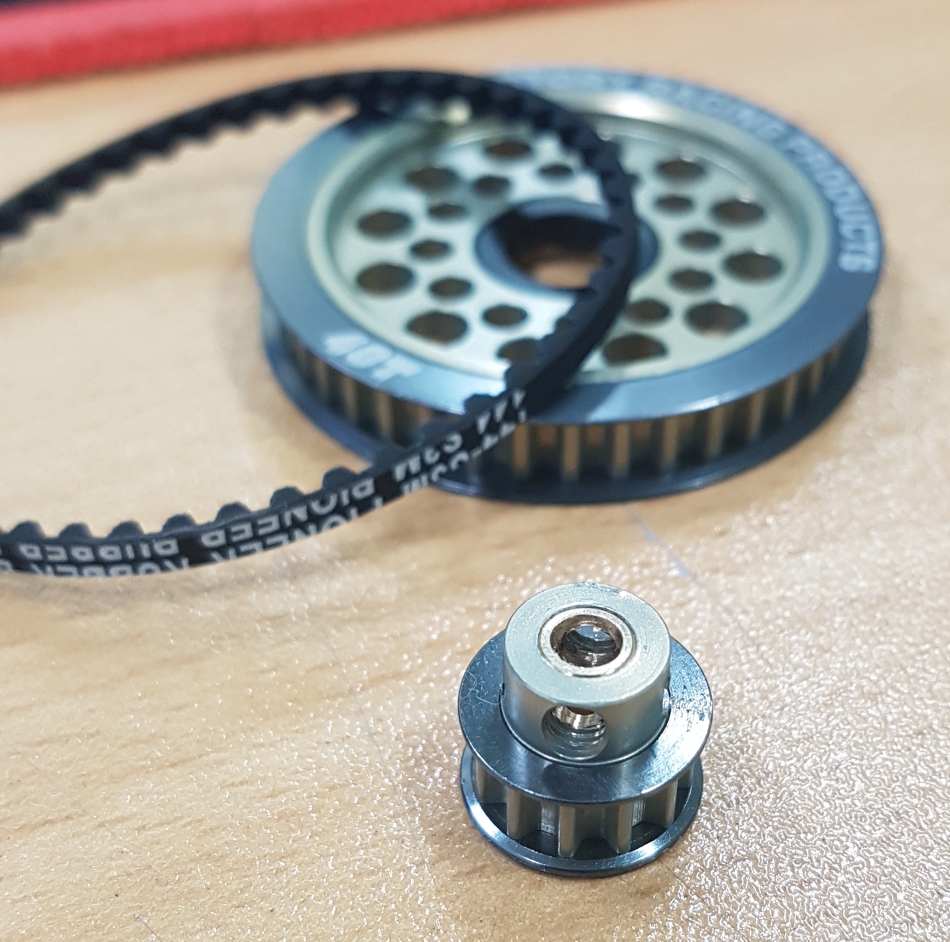

조립은 이런 방식으로

작은 풀리는 모터(1/8", 3.2mm dia)에 끼우기 위해 중간에 공간을 메꾸는 부시(개인제작)가 장착되어 있음.

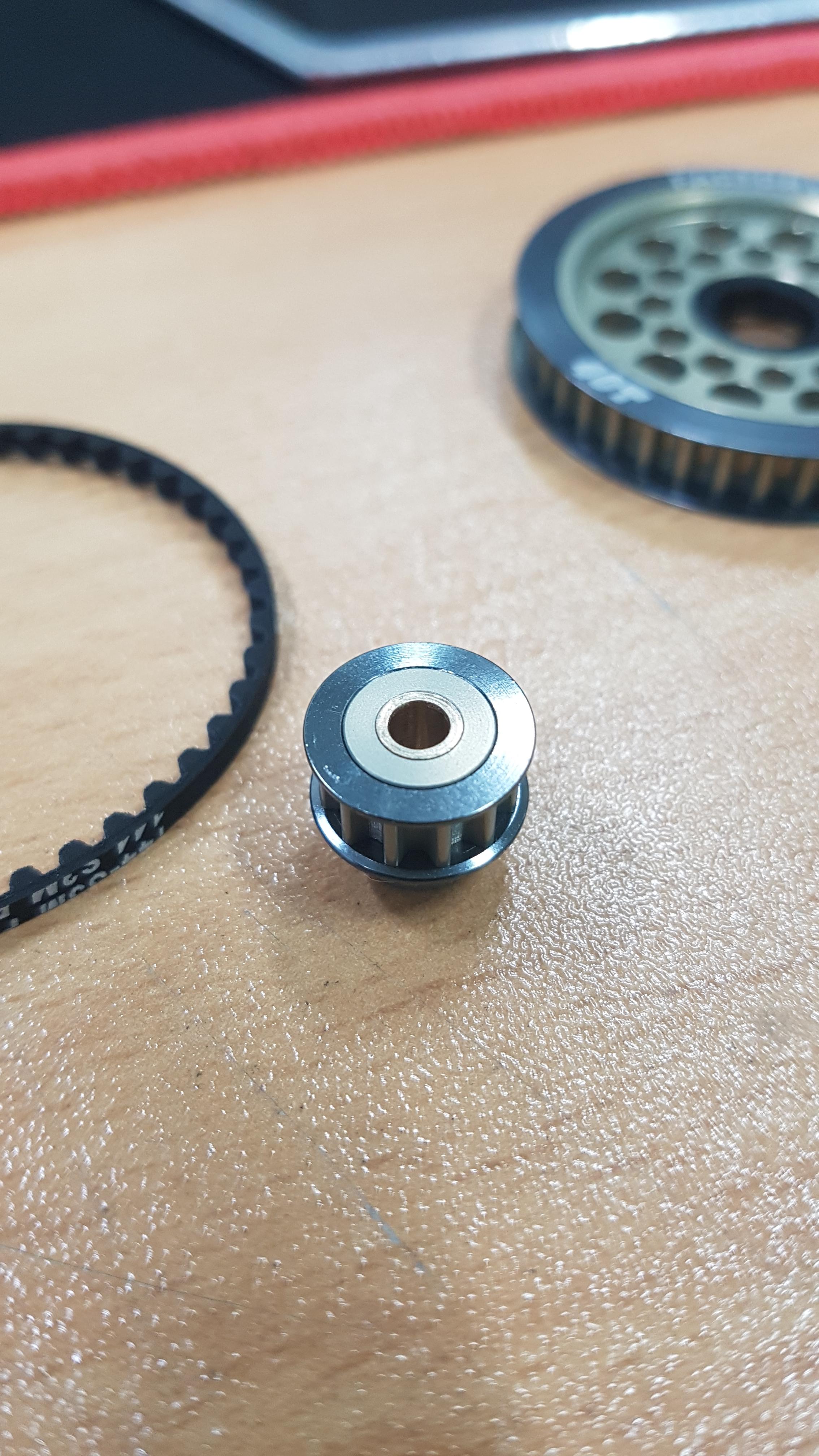

뒤집어 봐도 부시가 잘 나오네요

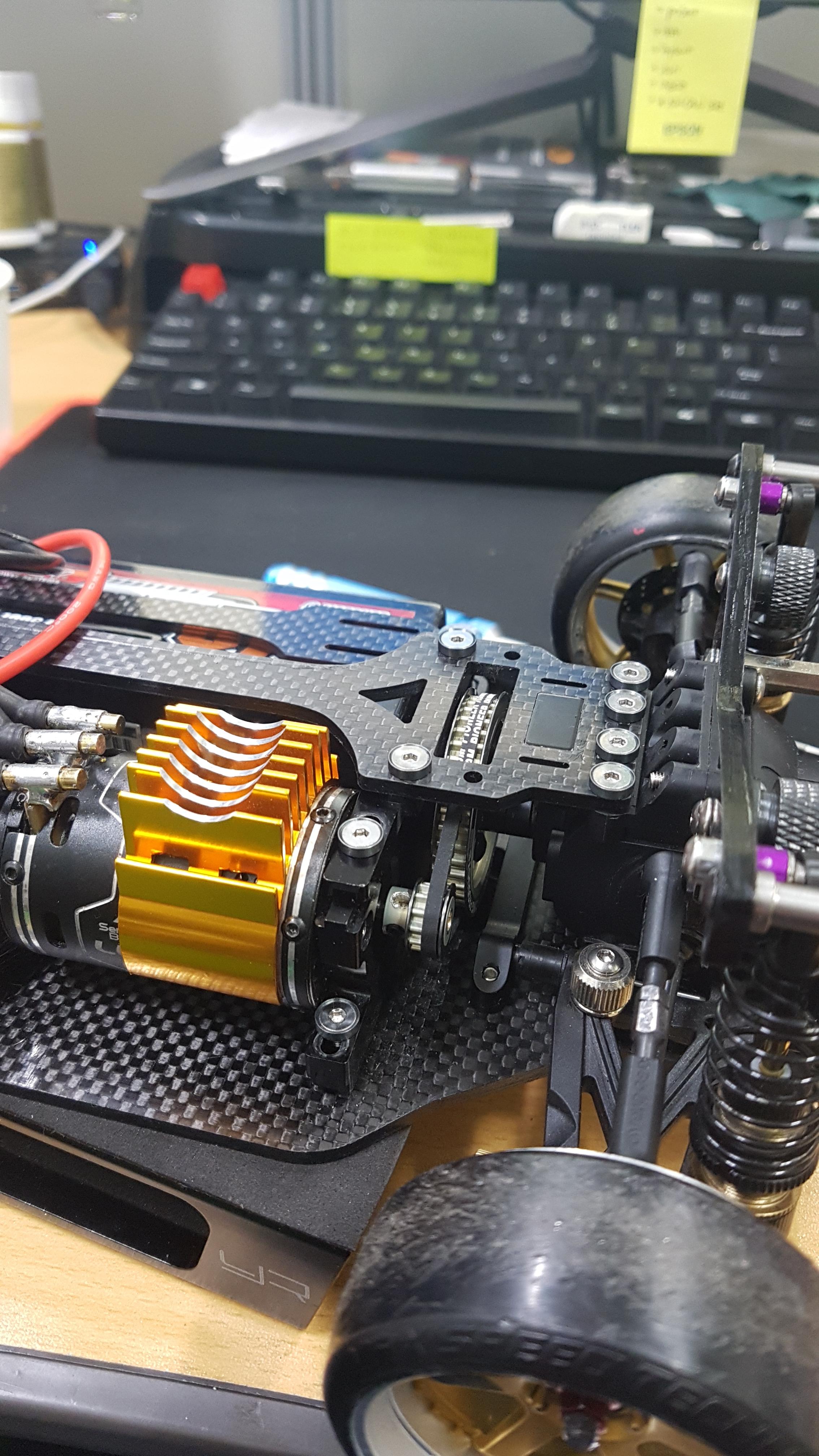

초창기에 만들었던 GRK

입력과 출력이 동일한 벨트 시스템의 장점은
yokomo YD-2 ZX에 사용할 경우
안티 토크가 발생해서
트랙션이 좋아지는 장점으로 변경됩니다.

알리에서는 모더에 직접 연결이 가능한 풀리를 팔고 있으니
ZX를 사용하신다면 강추드립니다
